Как выбрать вакуумный захват: груз, присоски, питание, паспорт, гарантия

Присоски не держат радиусное стекло, аккумулятора не хватает на смену, а паспорт вакуумного захвата не проходит технадзор. Чтобы такого не случилось на вашем объекте — подготовили пять шагов и чек-лист, которые помогут выбрать подходящее вакуумное оборудование с первого раза.

Шаг 1. Считаем груз: вес, размеры и тип поверхности

При выборе вакуумного захвата первое, что нужно сделать — собрать данные по грузу:

• Максимальный вес одного элемента

• Габариты груза: длина, ширина и толщина

• Тип его поверхности: плоское стекло, радиальное (радиусное), металл, панель для стены или кровли

Когда вы знаете параметры материалов, уже можно сузить выбор захвата по грузоподъёмности и типу поверхности:

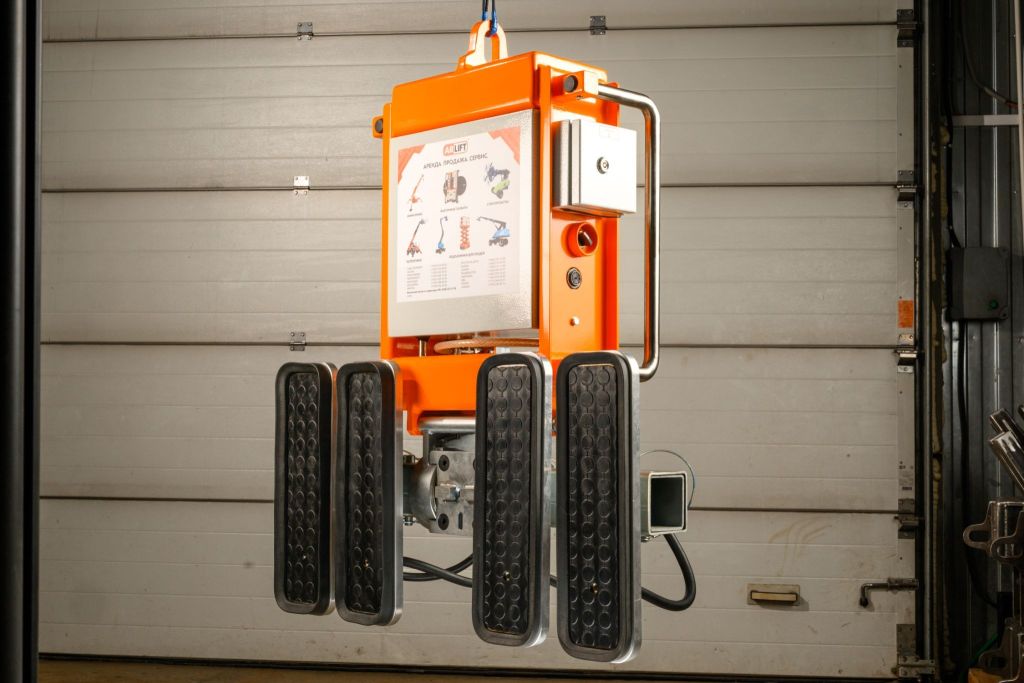

• Для стандартных задач (до 500 кг). Подойдет компактный и универсальный ARLIFTER GS-500. Его легко переносить вручную, работает со стеклом и сэндвич-панелями внутри помещений и на улице.

• Для длинных панелей. Панели длиной от 8 до 20 м нельзя поднимать за середину, иначе они прогнутся и могут деформироваться. Нагрузка должна распределяться равномерно по всей длине.

Для такой специфики работ создана модель ARLIFTER SP‑4, в которой рама и схема присосок рассчитаны именно на геометрию панелей разной длины. В комплект дополнительного оборудования входят удлинители, чтобы подстроиться под конкретную сэндвич-панель для кровли или стены.

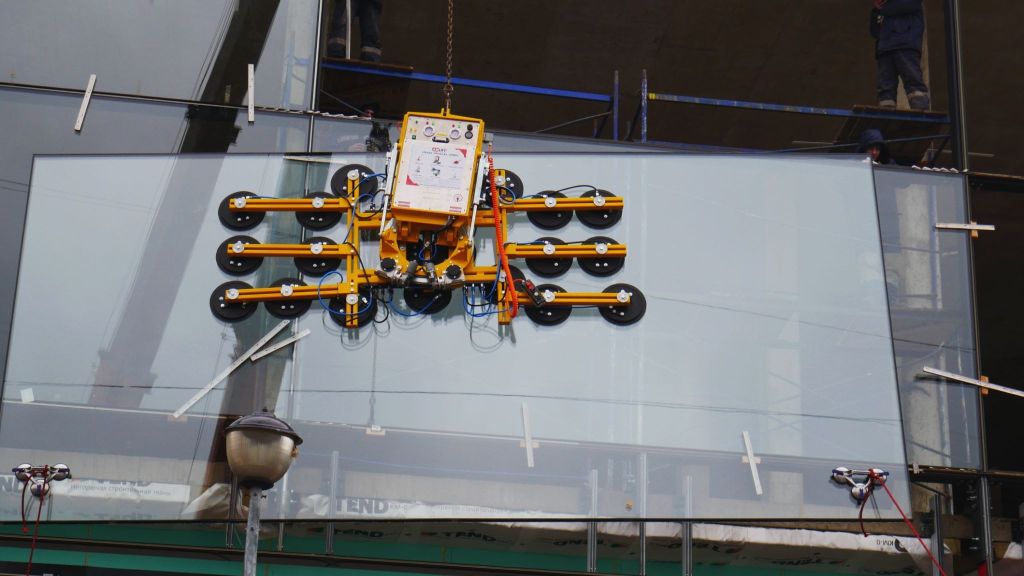

• Для тяжелого стекла (до 2500 кг) и монтажа на высоте. Стеклопакеты от 900 до 2500 кг приходят на объект в транспортном положении — горизонтально. Мало их поднять, нужно еще повернуть в монтажное положение прямо в воздухе, без перезахвата и лишних манипуляций. Для этого в серии F/R предусмотрен автоматический поворот траверсы с присосками на 360°.

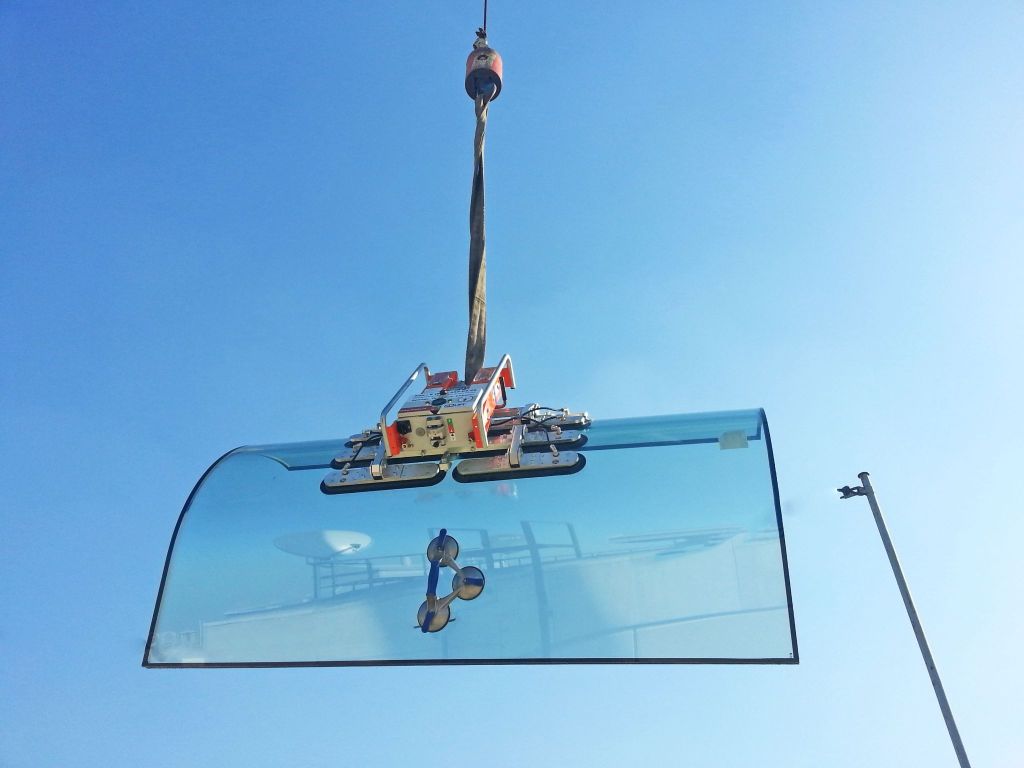

• Для радиального (радиусного) стекла. Изогнутые козырьки, купольные фасады, стеклянные входные группы с радиальной поверхностью требуют другой конструкции вакуумного захвата. Нужны присоски на подвижных опорах как у ARLIFTER GS‑R 850A, которые подстраиваются под геометрию радиального стекла и обеспечивают плотное сцепление.

Шаг 2. Разбираемся с присосками: конфигурация и материалы

Присоски — точка контакта, от которой напрямую зависит сохранность груза и темп монтажа. По типу они бывают:

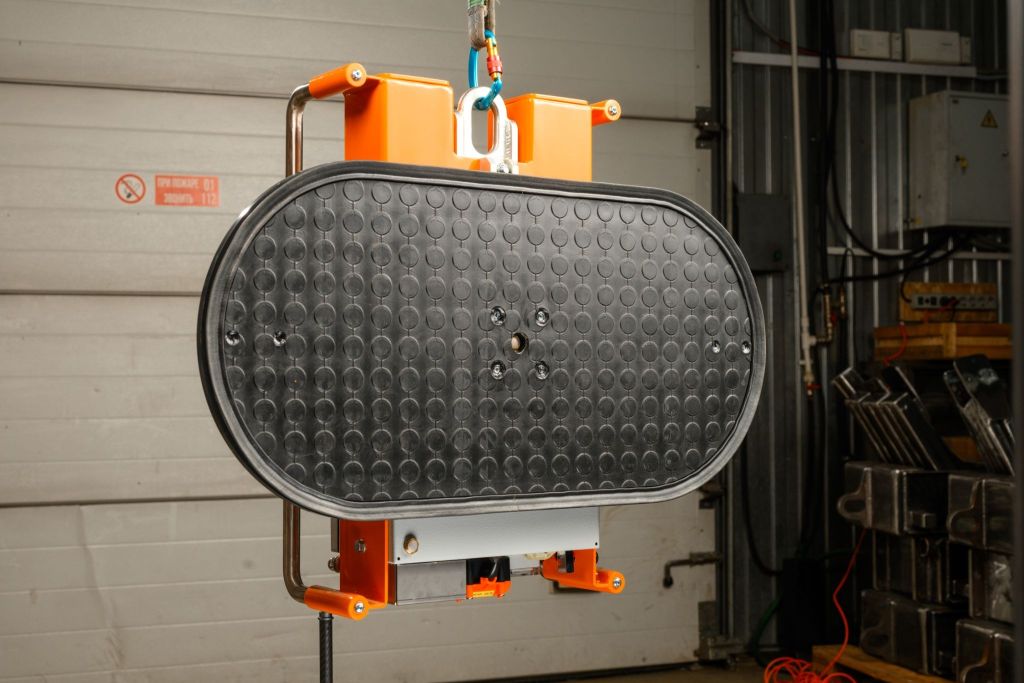

• Одинарные присоски подходят для небольших и легких грузов с однородной поверхностью. Это компактный и популярный вариант в своей категории.

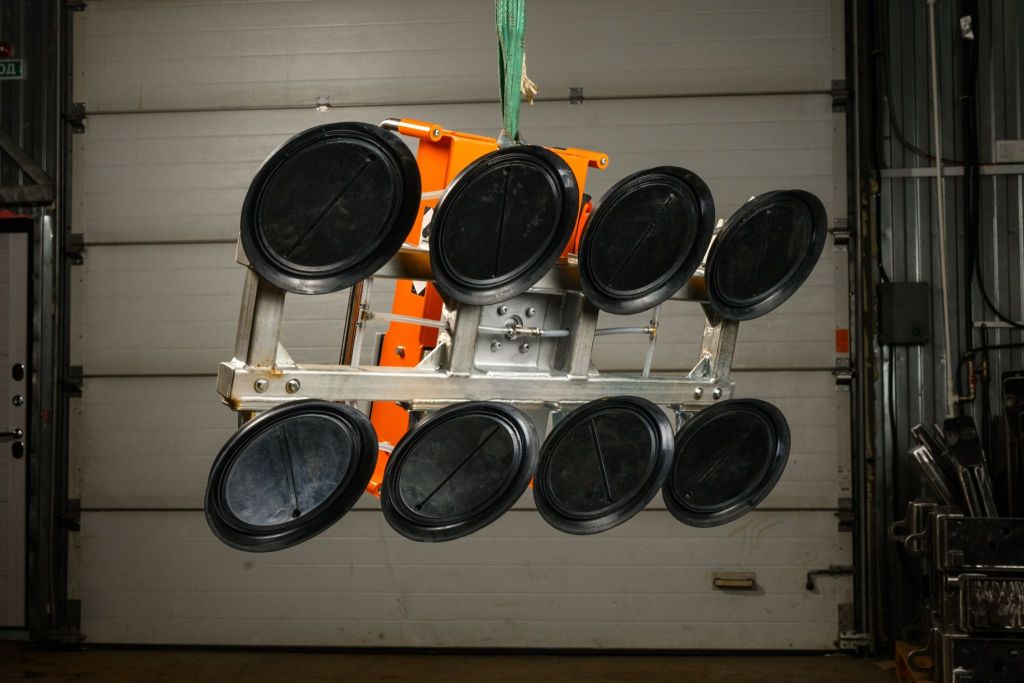

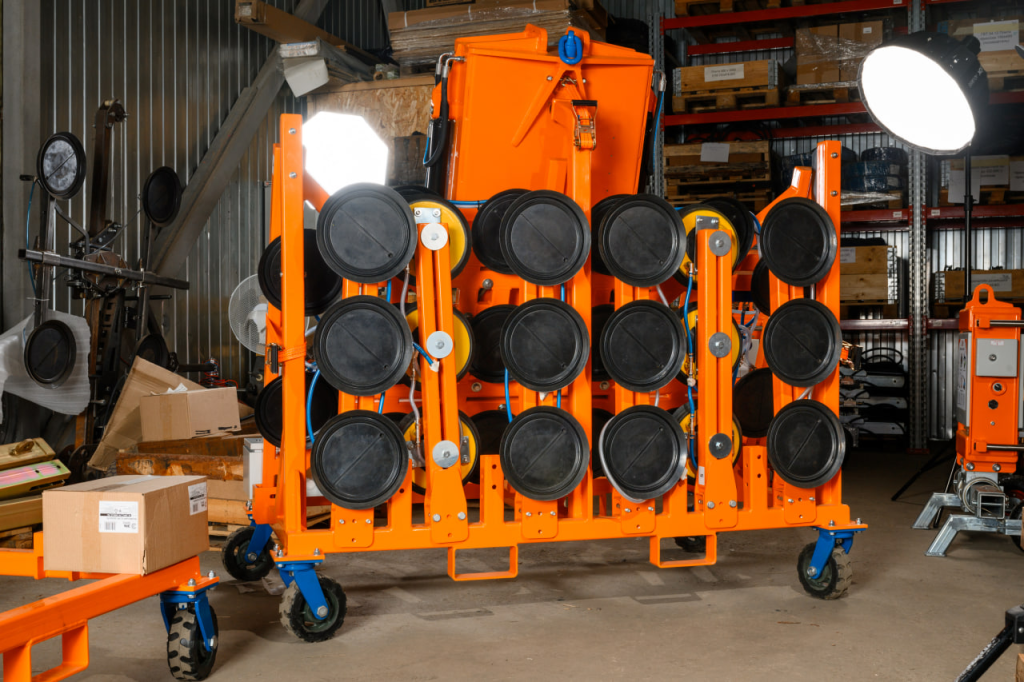

• Многоприсосочные системы — нагрузка распределяется по нескольким точкам, что снижает риск деформации материала и увеличивает грузоподъемность захвата.

• Модульные системы с переставляемыми присосками как у ARLIFTER SP‑4, когда можно варьировать схему присосок под стеновую или кровельную панель разной длины.

Материалы и ресурс

Надежность удержания груза зависит и от материала чаши присоски. В захватах ARLIFTER используется сочетание специальной резины и полиуретана. Это даёт:

• Эластичность: присоски плотно прилегают к грузу и сохраняют свои свойства в широком температурном диапазоне от –25 до +50 °С. Он закрывает практически все климатические зоны от Калининграда до Камчатки.

• Деликатность: присоски не травмируют и не пачкают поверхность грузов, с которыми соприкасаются.

Монтаж аэротрубы в учебном центре сил специального назначения в Гудермесе. Радиусное стекло высотой 5 м, длина окружности — 1,58 м, монтажный доступ только изнутри трубы. Захват производился изнутри вакуумным захватом ARLIFTER F/R‑1500. Работы, запланированные на пять дней, выполнили за два

Шаг 3. Выбираем тип питания: аккумулятор, розетка или пневматика

Простой вопрос: откуда на вашем объекте берется энергия — и есть ли она вообще в нужном месте. От этого зависит, какой тип питания вам подойдет.

Три варианта питания

• Пневматические модели подключаются к компрессору и создают вакуум за счет эжектора. На открытой стройке почти не используется. Компрессор сложно таскать вслед за краном.

• Сетевые захваты требуют стабильного подключения к розетке. Это вариант для цеха или закрытого объекта с готовой электрикой. На кровле, фасаде или высотных работах тянуть кабель неудобно, а часто и невозможно.

• Аккумуляторные захваты — самый частый выбор в строительстве. Не нужны ни компрессор, ни розетка. Можно работать сразу и не думать, где искать розетки.

Все аккумуляторные захваты ARLIFTER рассчитаны на полную рабочую смену — до 6–8 часов и 100–150 подъемных циклов. Индикатор заряда показывает остаток в реальном времени, так что оператор заранее видит, когда поставить технику на зарядку.

ГОСТ Р 59268-2020 требует, чтобы захват сохранял удержание груза, если питание пропало. Для этого нужен ресивер — резервный накопитель вакуума. Он даст время безопасно опустить груз, даже если аккумулятор сядет в процессе работы.

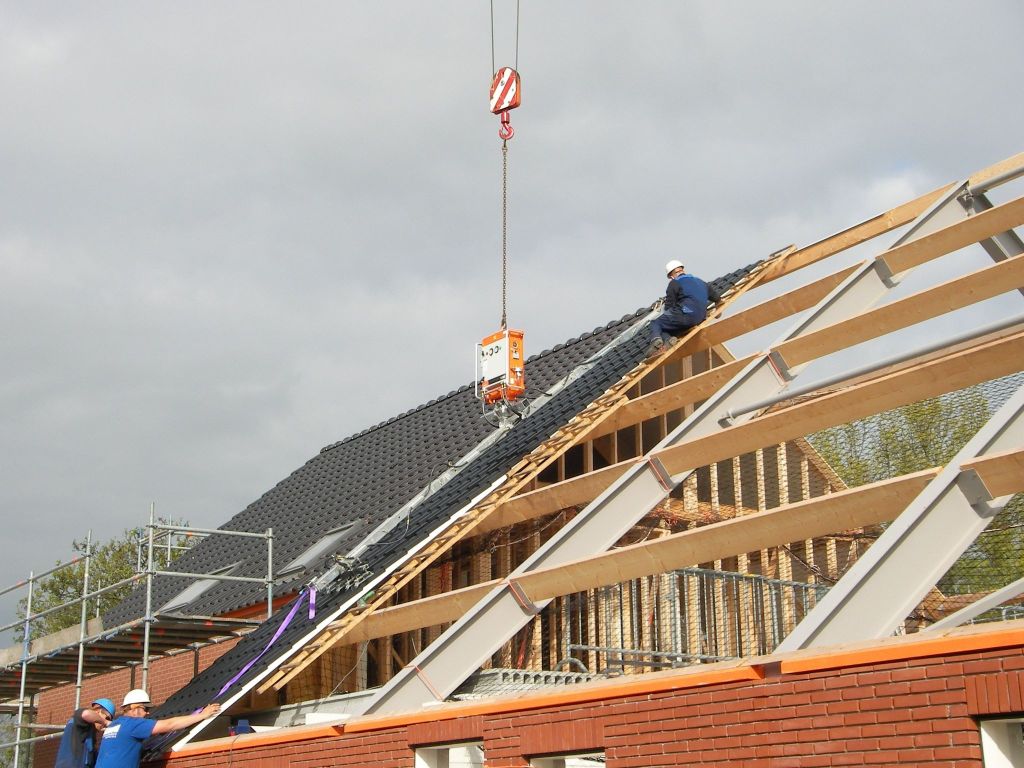

Представьте монтаж кровельных сэндвич-панелей длиной 8 метров на торговом центре в Новосибирске. Кровля, мороз, никаких кабелей — только захват, кран и бригада. Именно в таких условиях работал ARLIFTER SP‑4 с кровельным комплектом

Аккумуляторное питание дало полную мобильность, система влагоотведения не потребовала остановок из-за погоды, монтаж закончили раньше срока.

Показательная деталь из того же проекта — до этого подрядчик пробовал работать струбцинами — получил деформацию панелей и переделку. Оборудование с правильным типом питания и нужной схемой присосок решило обе проблемы сразу.

Шаг 4. Проверяем документы: паспорт, декларация соответствия, ГОСТ

Паспорт вакуумного захвата — настоящий чек-лист безопасности, по которому можно за несколько минут понять, соответствует ли оборудование требованиям охраны труда и подходит ли оно под вашу задачу.

Что обязательно должно быть в паспорте

• SWL (Safe Working Load) — безопасная рабочая нагрузка с заложенным запасом прочности. Нет SWL — первый повод насторожиться.

• Рабочий диапазон вакуума — в барах или кПа. Обычно от −0,6 до −0,8 бар.

• Время выхода на рабочее разрежение и время удержания вакуума при остановленном насосе.

• Условия эксплуатации: температурный диапазон, допустимая влажность, степень защиты IP.

• Срок службы и регламент технического обслуживания.

• Описание систем сигнализации: световое и звуковое оповещение при падении вакуума ниже рабочего уровня.

Любой из этих пунктов — вопрос к поставщику, который нужно задать до подписания договора, а не после выезда техники на объект. Особенно если он режимный. Технадзор или служба безопасности в паспорт техники заглядывает в обязательном порядке.

Шаг 5. Оцениваем гарантию и сервисное обслуживание

Вы подобрали захват по грузу, присоскам, питанию, проверили паспорт. Осталось понять — а что будет, если что-то пойдёт не так? Гарантия и сервис — это ваша страховка от простоя. И вот на что стоит смотреть в первую очередь:

• Срок гарантии

• Свой сервис или нужно ждать стороннего специалиста

• Запчасти в наличии или под заказ

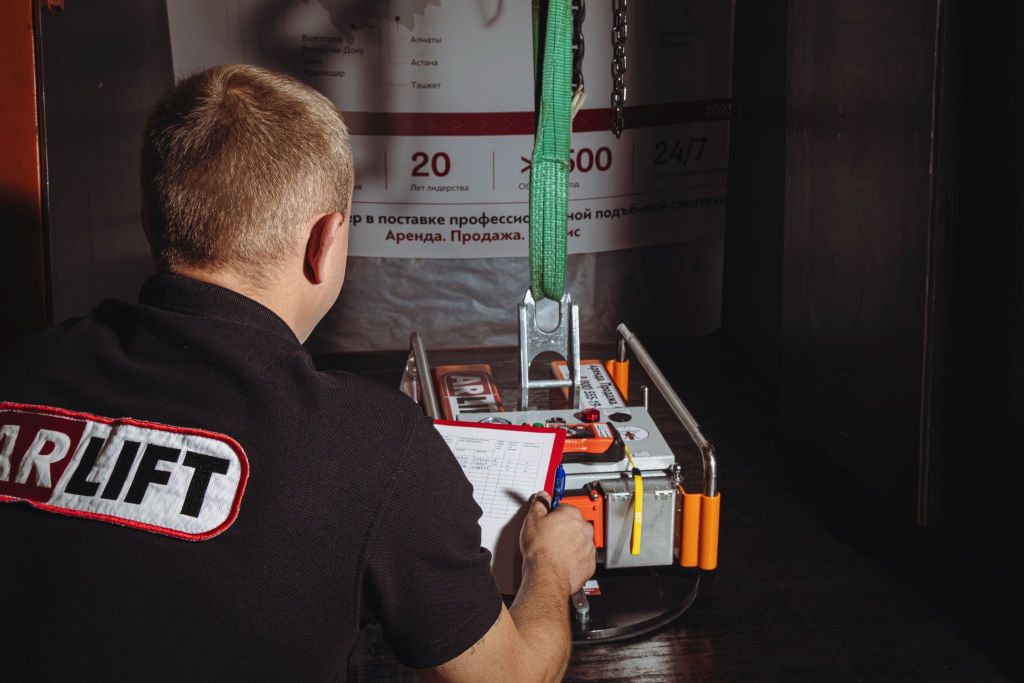

Например, ARLIFTER F/R‑2500A с номинальной грузоподъемностью 2500 кг тестируется нагрузкой 3400 кг — на 36% выше рабочего значения. Захват проходит полный цикл: подъем, перенос, поворот, наклон, опускание. Если на любом этапе результат не соответствует норме — техника возвращается на доработку.

Короткий чек-лист: как не ошибиться с выбором

• Груз: вес и длина каждого типоразмера груза

• Поверхность: плоское и радиусное стекло, сэндвич-панель, другие непористые материалы

• Условия работы: улица или цех, климат, высота, есть ли розетка

• Присоски: количество, расположение, адаптация под геометрию груза

• Питание: аккумулятор (хватает на смену) или сеть

• Документы: в паспорте есть SWL, диапазон вакуума, условия эксплуатации, соответствуют ГОСТу

• Гарантия и сервис: сроки, наличие запчастей на складе, время реакции
